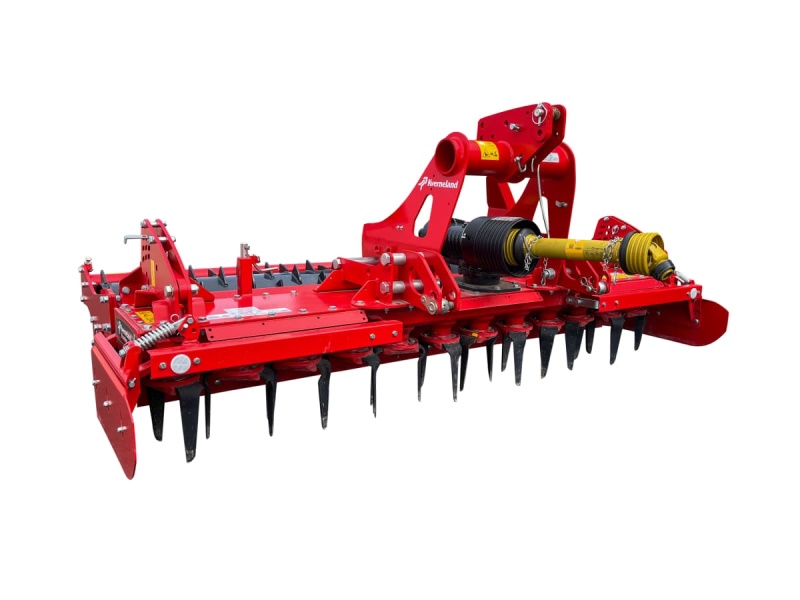

Kverneland M série
Pro traktory do 140 hp
Hlavní výhody:
Vysoká odolnost a snížení hmotnosti
Blízké těžiště pro sníženou nosnost
Pracuje se 4 rotory na metr žlabu
Univerzální se všemi typy secích strojů
Optimální vákon a nizká spotřeba energie
Produktový specialista
Kverneland M série jsou středně velké rotační brány pro traktory do 140 hp. Jedná se o nejlehčí model
v řadě rotačních bran Kverneland. Přesto řada M nabízí pevnost a odolnost díky robustní převodovce a samonosnému
žlabu. Volitelné hřeby Quick-Fit a dvojitá kuželováložiska zajišťují optimální výkon.
Žlab série M se skládá z jednoho ohýbaného dílu, který je nahoře přišroubován. Konstrukce je dodávána
bez jakýchkoliv svařovaných dílů pro zvýšenou stabilitu. Řadu série M lze tedy kombinovat se secím strojem
jako např. e-drill compact.
Odolná konstrukce žlabu
Robustní a samonosná konstrukce žlabu zajišťuje pro optimální výkon v obtížných půdních podmínkách velkou
vůli mezi unašečem hřebů a dnem žlabu. To umožňuje volný průchod velkého množství posklizňových zbytků
a kamenů bez jejich blokování a zajišťuje vynikající výsledky.
Model M série
| Rozměr žlabu (mm) | 140 x 140 |
| Převody | kalené |
| Ø hřídele (mm) |
40 & 50 |
| Ložiska (mm) | 80 - 90 |
| Vzdálenost ložisek (mm) | 70 |
| Vůle rotoru (mm) | 98.25 |
Model H série
| Rozměr žlabu (mm) | 165 x 140 |
| Převody | kalené a tvrzené |
| Ø hřídele (mm) |
45 & 50 |
| Ložiska (mm) | 90 - 100 |
| Vzdálenost ložisek (mm) | 84.5 |
| Vůle rotoru (mm) | 90.5 |
Model série S
| Rozměr žlabu (mm) | 200 x 400 |
| Převody | kalené |
| Ø hřídele (mm) |
55 & 60 |
| Ložiska (mm) | 110 - 120 |
| Vzdálenost ložisek (mm) | 110.5 |
| Vůle rotoru (mm) | 100 |
Řada S je standardně vybavena hřeby Quick-Fit. Ty jsou zajištěny speciálním klínem umístěným v unašeči hřebů. Výměna je proto velmi snadná bez použití nářadí. Prostoje lze dále minimalizovat volitelným vrstvením hřebů z karbidových slitin. To zajistí dlouhouživotnost a minimální opotřebení i v těžkých a abrazivních půdách.
V závislosti na půdních podmínkách je na výběr ze standardních a aktivních hřebů.
Aktivní hřeby
• Aktivní hřeby zajišťují optimální pronikání do tvrdé nebo nezpracované půdy. Hřeby se díky svému tvaru samočinně zahloubí do půdy. Tím je zajištěna konstantní pracovní hloubka a také se zabraňuje zvednutí stroje ze země na tvrdém suchém povrchu. Kromě toho dochází k dodatečnému opětovnému zhutnění pěchovacím válcem.
Šroubovité umístění hřebů
Hřeby jsou uspořádány v různých úhlových polohách, aby se zabránilo poškození způsobenému kameny a zajistilo se rovnoměrné urovnání. Čtyři rotory na metr délky a šikmé umístění hřebů snižují špičkové zatížení hnacího ústrojí, což vede k plynulejšímu chodu a nižší spotřebě paliva. Všechna ozubená kola jsou ve žlabu tvrzená pro dlouhou životnost.
Jako volitelná výbava jsou k dispozici Quick-Fit hrěby pro snadnou výměnu karbidových hrěbů pro delší životnost a minimální opotřebení.
Rychloupínací hřeby Kverneland se jednoduše připevňují k držáku hřebů pomocí závlačky a kolíku. Všechny hřeby lze rychle vyměnit bez použití nářadí.
Prostoje lze minimalizovat volitelnými karbidovými vrstvenými hřeby Quick-Fit. Tyto hroty zajišťují dlouhou životnost a minimální opotřebení i v těžkých a abrazivních půdách.
Opětovné utužení pro stabilní strukturu půdy
Válce zajišťují opětovné utužení půdy jako poslední krok optimální přípravy seťového lůžka. Snížením pórovitosti půdy a omezením odpařování budou mít všechny rostliny stejný přístup k živinám, vláze a světlu. To zajistí plodinám dobrý start pro dokonalý růst a vysoké výnosy.
Správné válce pro všechny typy půdy a podmínky:
Actipack ø 560 mm - 205 kg/m
Pro středně těžké až těžké půdy, také v mokrých, kamenitých a lepkavých podmínkách díky nezávislým ližinám a nožům.
Řezací disky rozbíjejí větší hroudy, zatímco nastavitelné nože řežou zbývající hrudky, což vede k optimálnímu rozbití hrud a přípravě jemného seťového lůžka.
Válec ø 550 mm - 200 kg/m
Pro středně těžké až těžké půdy
Opětovné páskové utužení (12,5 cm) před secími botkami - utuží se pouze 50 % povrchu půdy
Dobrá absorpce vody
Dostatečné množství půdy ponechané volně pro zakrytí osiva
Dobrý utužovací účinek zejména na těžkých půdách
Hladké prstence a pasivně skloněné nože
Válec Actiline ø 550 mm - 185 kg/m
Pro lehké až středně těžké a těžké půdy
Válec s relativně úzkou šířkou hřebene 40 mm
Páskové utužení a drážka ve tvaru V před secí botkou CX-II.
Dobrá nosnost s plným samočisticím efektem
Hřebeny podporují stálý pohon válce a zabraňují prokluzování v lehkých nebo náročných a mokrých podmínkách
Dvě různé vzdálenosti prstenců 12,5 cm a 15 cm
Škrabky s karbidovým povlakem na vyžádání
Zubový válec ø 575 mm - 160 kg/m
Středně těžké až těžké půdy
Dobrá nosnost
Dobrý samočisticí účinek
Centrální nastavitelná čisticí lišta s nezávisle nastavitelnými škrabkami
Škrabky s karbidovým povlakem na vyžádání
Nejvšestrannější válec - zejména jako součást kombinace těžké rotační brány a secího stroje
Klecový válec ø 550 mm - 90 kg/m
Lehká až středně těžká půda a suché pracovní podmínky, např. příprava seťového lůžka pro výsadbu brambor
10 prutů pro dobrou nosnost a možnost použití ve vlhkých podmínkách
Flexibilita je klíčová!
Secí botku lze snadno připojit a odpojit pomocí spojovacího mechanismu podobně jako u čelního nakladače. Na rotační brány jsou připojeny znamenáky. Proto jsou rotační brány během krátké doby připraveny k samostatnému provozu. Secí botky se připojují pomocí Euro-Connection přímo k rámu válce a díky snadno přístupnému hydraulickému a elektronickému rozhraní je lze snadno a rychle propojit.Secí stroj e-drill je určen výhradně pro kombinaci s rotačními bránami Kverneland.
