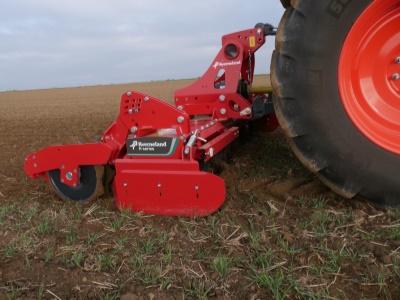

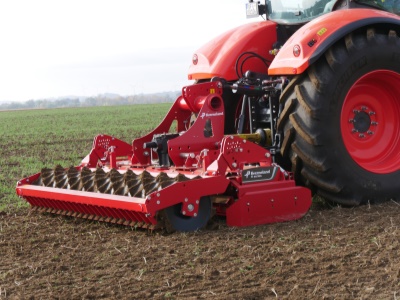

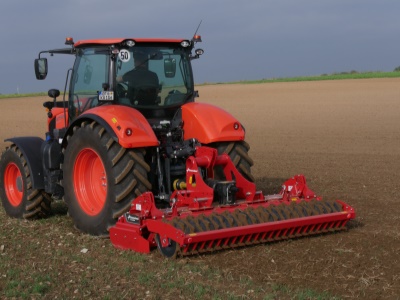

Kverneland H série
Pro traktory do 180 hp
Hlavní výhody:
Vysoká spolehlivost
Blízké těžiště pro snížení nosnosti
Vysoká univerzálnost v kombinaci se secími stroji
Optimální výkon a nízká spotřeba energie
Široká nabídka zadních pěchů
Produktový specialista

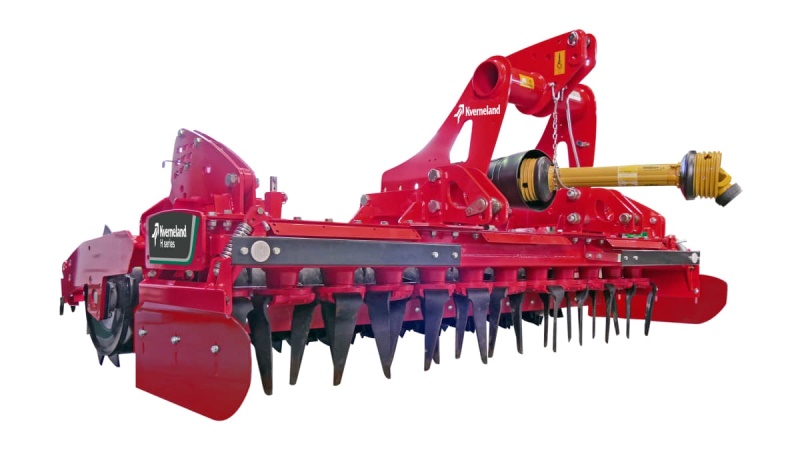

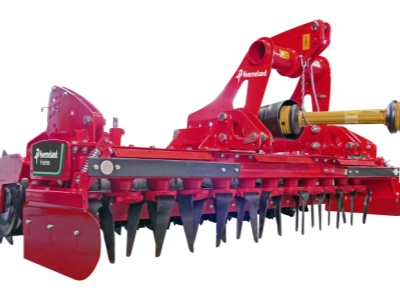

Rotační brány řady H jsou středně velké, pevné brány s robustním rámem pro efektivní práci ve většině
podmínek. Použitím dvojitého sendvičového profilu drobicího žlabu se podařilo zvýšit jeho pevnost, takže
je samonosný, aniž by se zvýšila jeho hmotnost, ale zároveň byla zvýšena stabilita a torzní tuhost. Samozřejmě
zůstaly zachovány i další důležité vlastnosti, jako je velká světlost rotoru (25 cm), dvojité kuželové
ložisko, odolný čelní nosič a stavebnicová konstrukce unašeče hřebů.
Dvě profilované 6mm desky zajišťující přesnou rozteč rotorů poskytují vysokou odolnost žlabu o rozměrech
140 x 400 mm proti ohybu. Unašeč hřebů o průměru 50 mm se dvěma velkými kuželovými ložisky (Ø 45 mm a
Ø 50 mm) s roztečí 55 mm a 40 mm a dostatečná vůle 95 mm mezi základnou žlabu a unašečem hřebů zajišťují
dobré proudění půdy a umožňují snadný průchod povrchových zbytků strojem.

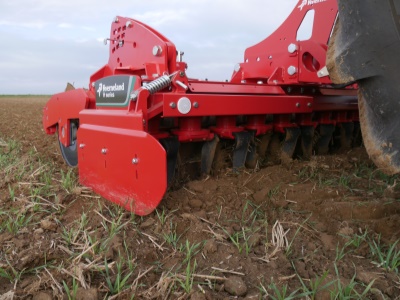

Odolná konstrukce žlabu
Robustní a samonosná konstrukce žlabu zajišťuje pro optimální výkon v obtížných půdních podmínkách velkou
vůli mezi unašečem hřebů a dnem žlabu. To umožňuje volný průchod velkého množství posklizňových zbytků
a kamenů bez jejich blokování a zajišťuje vynikající výsledky.
Model M série
| Rozměr žlabu (mm) | 140 x 140 |
| Převody | kalené |
| Ø hřídele (mm) |
40 & 50 |
| Ložiska (mm) | 80 - 90 |
| Vzdálenost ložisek (mm) | 70 |
| Vůle rotoru (mm) | 98.25 |
Model H série
| Rozměr žlabu (mm) | 165 x 140 |
| Převody | kalené a tvrzené |
| Ø hřídele (mm) |
45 & 50 |
| Ložiska (mm) | 90 - 100 |
| Vzdálenost ložisek (mm) | 84.5 |
| Vůle rotoru (mm) | 90.5 |
Model série S
| Rozměr žlabu (mm) | 200 x 400 |
| Převody | kalené |
| Ø hřídele (mm) |
55 & 60 |
| Ložiska (mm) | 110 - 120 |
| Vzdálenost ložisek (mm) | 110.5 |
| Vůle rotoru (mm) | 100 |
Řada S je standardně vybavena hřeby Quick-Fit. Ty jsou zajištěny speciálním klínem umístěným v unašeči hřebů. Výměna je proto velmi snadná bez použití nářadí. Prostoje lze dále minimalizovat volitelným vrstvením hřebů z karbidových slitin. To zajistí dlouhouživotnost a minimální opotřebení i v těžkých a abrazivních půdách.
V závislosti na půdních podmínkách je na výběr ze standardních a aktivních hřebů.
Aktivní hřeby
• Aktivní hřeby zajišťují optimální pronikání do tvrdé nebo nezpracované půdy. Hřeby se díky svému tvaru samočinně zahloubí do půdy. Tím je zajištěna konstantní pracovní hloubka a také se zabraňuje zvednutí stroje ze země na tvrdém suchém povrchu. Kromě toho dochází k dodatečnému opětovnému zhutnění pěchovacím válcem.
Šroubovité umístění hřebů
Hřeby jsou uspořádány v různých úhlových polohách, aby se zabránilo poškození způsobenému kameny a zajistilo se rovnoměrné urovnání. Čtyři rotory na metr délky a šikmé umístění hřebů snižují špičkové zatížení hnacího ústrojí, což vede k plynulejšímu chodu a nižší spotřebě paliva. Všechna ozubená kola jsou ve žlabu tvrzená pro dlouhou životnost.
Jako volitelná výbava jsou k dispozici Quick-Fit hrěby pro snadnou výměnu karbidových hrěbů pro delší životnost a minimální opotřebení.
Rychloupínací hřeby Kverneland se jednoduše připevňují k držáku hřebů pomocí závlačky a kolíku. Všechny hřeby lze rychle vyměnit bez použití nářadí.
Prostoje lze minimalizovat volitelnými karbidovými vrstvenými hřeby Quick-Fit. Tyto hroty zajišťují dlouhou životnost a minimální opotřebení i v těžkých a abrazivních půdách.
Opětovné utužení pro stabilní strukturu půdy
Válce zajišťují opětovné utužení půdy jako poslední krok optimální přípravy seťového lůžka. Snížením pórovitosti půdy a omezením odpařování budou mít všechny rostliny stejný přístup k živinám, vláze a světlu. To zajistí plodinám dobrý start pro dokonalý růst a vysoké výnosy.
Správné válce pro všechny typy půdy a podmínky:
Actipack ø 560 mm - 205 kg/m
Pro středně těžké až těžké půdy, také v mokrých, kamenitých a lepkavých podmínkách díky nezávislým ližinám a nožům.
Řezací disky rozbíjejí větší hroudy, zatímco nastavitelné nože řežou zbývající hrudky, což vede k optimálnímu rozbití hrud a přípravě jemného seťového lůžka.
Válec ø 550 mm - 200 kg/m
Pro středně těžké až těžké půdy
Opětovné páskové utužení (12,5 cm) před secími botkami - utuží se pouze 50 % povrchu půdy
Dobrá absorpce vody
Dostatečné množství půdy ponechané volně pro zakrytí osiva
Dobrý utužovací účinek zejména na těžkých půdách
Hladké prstence a pasivně skloněné nože
Válec Actiline ø 550 mm - 185 kg/m
Pro lehké až středně těžké a těžké půdy
Válec s relativně úzkou šířkou hřebene 40 mm
Páskové utužení a drážka ve tvaru V před secí botkou CX-II.
Dobrá nosnost s plným samočisticím efektem
Hřebeny podporují stálý pohon válce a zabraňují prokluzování v lehkých nebo náročných a mokrých podmínkách
Dvě různé vzdálenosti prstenců 12,5 cm a 15 cm
Škrabky s karbidovým povlakem na vyžádání
Zubový válec ø 575 mm - 160 kg/m
Středně těžké až těžké půdy
Dobrá nosnost
Dobrý samočisticí účinek
Centrální nastavitelná čisticí lišta s nezávisle nastavitelnými škrabkami
Škrabky s karbidovým povlakem na vyžádání
Nejvšestrannější válec - zejména jako součást kombinace těžké rotační brány a secího stroje
Klecový válec ø 550 mm - 90 kg/m
Lehká až středně těžká půda a suché pracovní podmínky, např. příprava seťového lůžka pro výsadbu brambor
10 prutů pro dobrou nosnost a možnost použití ve vlhkých podmínkách
Flexibilita je klíčová!
Secí botku lze snadno připojit a odpojit pomocí spojovacího mechanismu podobně jako u čelního nakladače. Na rotační brány jsou připojeny znamenáky. Proto jsou rotační brány během krátké doby připraveny k samostatnému provozu. Secí botky se připojují pomocí Euro-Connection přímo k rámu válce a díky snadno přístupnému hydraulickému a elektronickému rozhraní je lze snadno a rychle propojit.Secí stroj e-drill je určen výhradně pro kombinaci s rotačními bránami Kverneland.
